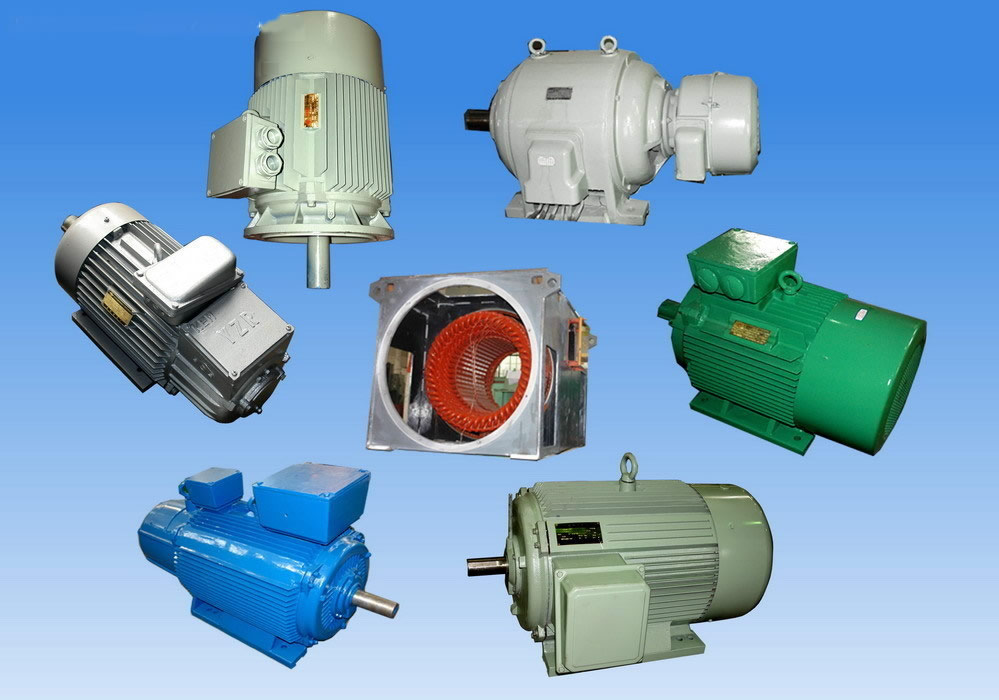

交流电动机

产品名称:交流电动机
产品编号:162827-538
产品型号:交流电动机
市场价格:9999元/台
更新时间:2011.01.16
出品单位:高压电机|高压电动机|高效节能电机|风机电机|水泵电机_湘潭电机厂-湘潭电机集团有限公司
在线咨询:产品询价    邮件咨询
浏览次数:
更多产品图片:





产品详细介绍:

交流电动机咨询热线

交流电动机分为异步电动机和同步电动机两类。异步电动机按照定子相数的不同分为单项异步电动机、两相异步电动机和三相异步电动机。三相异步电动机结构简单,运行可靠,成本低廉等优点,广泛应用于工农业生产中及交通运输、国防、商业及家用电器、医疗电器设备。

1. 三相异步电动机的基本结构
三相异步电动机的构造也分为两部分:定子与转子。
(1)定子:
定子是电动机固定部分,作用是用来产生旋转磁场。它主要由定子铁心、定子绕组和机座组成。
(2)转子:
转子是重点掌握的部分,转子有两种,鼠笼式与绕线式。掌握他们各自的特点与区别。鼠笼式用于中小功率(100k以下)的电动机,他的结构简单,工作可靠,使用维护方便。绕线式可以改善启动性能和调节转速,定子与转子之间的 气隙大小,会影响电动机的性能,一般气隙厚度为0.2-1.5mm之间。
掌握定子绕组的接线方法。

2. 三相异步电动机的工作原理
掌握公式n1=60f/P、S=(n1-n)/n1、n=(1-S)60f/P,同时明白它们的意义(很重要),要能够灵活运用这些公式,进行计算。同时记住:通常电动机在额定负载下的转差率SN约为0.01-0.06。书上的例题要重点掌握。


3. 三相异步电动机铭牌上的数据
(1)型号:掌握书上的例子。
(2)额定值:一般了解,掌握额定频率和额定转速,我国的频率为50赫兹。
(3)连接方法:有Y型和角型。
(4)绝缘等级和温升:掌握允许温升的定义。
(5)工作方式:连续工作制S1;短时工作制S2;断续周期工作制S3;包括起动的断续周期工作制S4;包括电制动的断续周期工作制S5;连续周期工作制S6;包括电制动的连续周期工作制S7;包括变速负载的连续周期工作制S8;负载与转速非周期变化工作制S9。

4. 三相异步电动机的机械特性
掌握额定转矩、最大转矩与启动转矩的关系。书上的公式要掌握并能灵活运用进行计算。同时记住以下内容:
(1)在等速转动时,电动机的转矩必须和阻转矩相平衡。  (2)当负载转矩增大时,最初瞬间电动机的转矩T
(3)一般三相异步电动机的过载系数是1.8-2.2 .
(4)电动机刚启动时n=0,s=1.

5. 三相异步电动机的起动
(1)直接起动
启动时转差率为1,转子中感应电动势很大,转子电流也很大。当电动机在额定电压下启动时,称为直接启动,直接启动的电流约为额定电流的5-7倍。一般来说,额定功率为7.5kw以下的小容量异步电动机可直接起动。
直接起动控制线路所用电器包括组合开关、按钮、交流接触器中间继电器、热继电器及熔断器。掌握它们各自的特点,同时掌握熔断器熔丝额定电流的计算。
直接起动控制电路:掌握其控制原理。
(2)鼠笼式异步电动机的降压起动。
掌握星型-角型起动和自耦变压器降压起动的工作原理
(3)绕线式三相异步电动机的起动  1.转子回路串接电阻起动。绕线式三相异步电动机可以在转子回路中串入电阻进行起动,这样就减小了起动电流。一般采用起动变阻器起动,起动时全部电阻串入转子电路中,随着电动机转速逐渐加快,利用控制器逐级切除起动电阻,最后将全部起动电阻从转子电路中切除。2.转子回路串接频敏变阻器起动。频敏变阻器的电阻随线圈中所通过的电流频率而变。起动时,转差率S=1,转子电流(即频敏电阻线圈通过的电流)频率最高,等于电源频率。因此,频敏变阻器的电阻最大,这就相当于起动时在转子回路中串接一个较大电阻,从而使起动电流减小。随着电动机转速的加快转差率 S逐渐减小,转子电流频率逐渐降低,频敏变阻器电阻也逐渐减小,最后把电动机的转子绕组短接,频敏变阻器从转子电路中切除。采用频敏变阻器起动,具有起动平滑、操作简便、运行可靠、成本低廉等优点,因此在绕线式电动机中应用较广。

6. 三相异步电动机的正反转控制
生产机械往往要求运动部件可以实现正反两个方向的起动,这就要求拖动电动机能作正、反向旋转。由电机原理可知,改变电动机三相电源的相序,就能改变电动机的转向。三相异步电动机的旋转方向与旋转磁场的旋转方向一致,而旋转磁场的旋转方向取决于三相电流的相序。因此,要改变电动机的旋转方向,必须改变三相交流电的相序。实际上,只要将接到电源的任意二根联线对调即可。三相异步电动机的正、反转方法:任意调换电源的两根进线,电动机反转。

7.三相异步电动机的调速
改变电动机的转速有三种可能,即改变频率、改变绕组的磁极对数或改变转差率。

8. 同步电动机
(1)同步电动机的构造
要与异步电动机进行对比区分。
(2)同步电动机的工作原理
了解同步电动机的转速是恒定的,不随负载而变化。同步电动机的转速是不能调节的。
